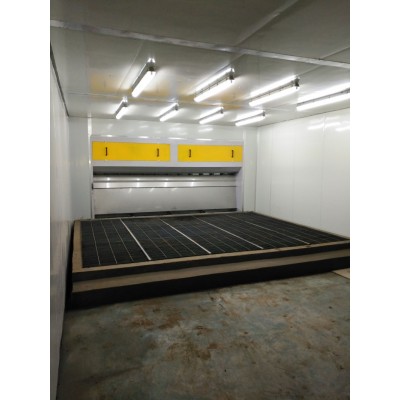

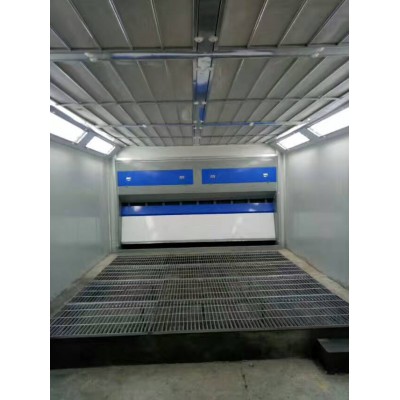

水帘式喷漆室利用流动的帘状水层来收集并带走漆雾，帘状水层一般设置在含漆雾空气流的正前方。在横送风的喷漆室内，水帘像布帘一样垂放在操作者正前方的壁上。大型上送风下抽风喷漆室/涂装室内水帘被布置在室底，斜坡放置，气流冲向水帘时，油漆颗粒冲击水滴而被附着留下，水帘由专用循环水泵维持，调节阀调节水量大小，以控制水帘形状的完整。水帘喷漆室的室壁不宜污染，处理漆雾效果较好，结果简单。但由于用水收集漆雾，含漆雾的废气转化为含漆雾的废水，形成二次污染，废水必须进行再处理，另外，由于使用大面积水帘，水的蒸发面积大，室内空气湿度大，可能影响喷漆涂层的装饰质量。
水帘喷漆室设备主要由喷漆室室体、漆雾净化器、气水分离器、水过滤器、水循环管系、照明装置、风机、水泵及电器控制系统等部分组成。
