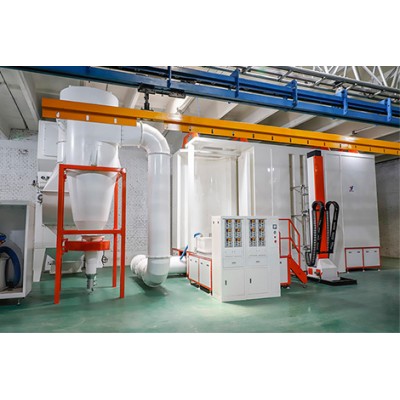

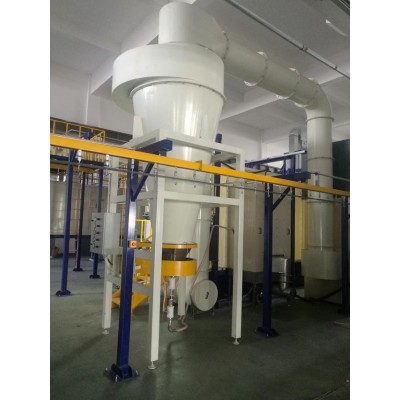

大旋风喷粉房是由喷粉系统、大旋风喷粉系统、粉末回收装置、回收风机、电控系统、照明灯具、高压静电发生器、静电喷粉枪等部分构成。
大旋风喷粉房的粉末回收装置有两种类型：脉冲滤芯式回收和布袋回收器。脉冲滤芯式回收装置在20世纪80年代开始流行，当时的滤芯由羊皮纸取代布袋，带有脉冲反冲。 羊皮纸由木材纤维、淀粉、霉剂、棉絮和聚酰胺混合制成，并通过多次折叠成扇状，外层喷上塑料定型剂，在烤箱中烤干定型。 在烤干定型时，塑料层和纸浆中的霉剂生成气孔，主要过滤300目以上的粉末，小于300目的粉末被过滤在滤芯的外层。
脉冲反冲是将净化的压缩空气注入储气罐，压力范围为0.5~0.7MPa，通过贮气罐中的高压空气对每个滤芯进行反冲，同时清除附着在滤芯外表面的积粉。脉冲反冲的作用是防止粉末堵塞筛孔，以保证粉末回收效果。
