设备具有喷漆、流平功能。喷漆时具有通风、空气净化、漆雾处理功能。
喷漆工作完成后，设备转入流平状态，不仅提供适宜的流平温度，而且保证流平所需的0.3m/s的风速，这有利于提高油漆涂层的质量，防止出现可燃气体浓度过高引起爆炸的危险。
设备由室体、供风系统、排风及漆雾处理系统、空气净化系统、废气处理系统、及电控系统组成。

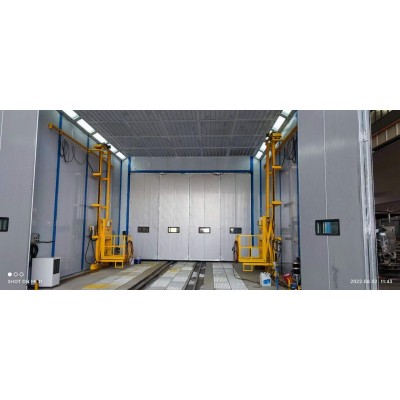

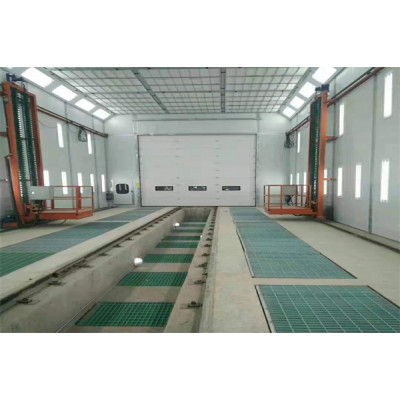

室体是由漆室主体、大门、钢骨架、照明装置、安全门、等部分组成的封闭空间，形成涂装作业有限场所。
供风系统的功能是满足室内风速要求，保证喷漆过喷漆雾被良好捕捉，并使工人操作环境达到劳动保护要求。喷烘漆室通风方式采用上送下吸式，使室内实现层流送风。
排风及漆雾净化系统的作用是使送风气流顺利排出并处理过喷漆雾中树脂和油漆中的有机溶剂。过喷漆雾随高速气流经过喷淋塔漆雾净化系统的过滤，其中固体部分被拦截挥发性有毒气体被光离废气处理设备分解后达标排放。
漆房室内的洁净度通过空气净化系统来实现，净化系统采用二级过滤方式，第一级过滤设置在风机之前，对空气进行初效过滤；第二级过滤设置在静压室底部，起均压和高效过滤的作用，过滤后空气净化满足使用要求。
设备配有控制柜，构成独立的控制系统，控制整台设备的运行。
4.工作原理
1、喷漆工作原理
在工作状态下，送风机、排风机启动，室内新鲜空气由进风口经过进风过滤器进入送风机进入静压室，静压室底部的过滤顶棉对气流进行过滤和均压，清洁空气呈层流方式以平均大于0.3米/秒的速度进入室内，到达工件后，工件上方的气流沿工件表面向两侧流动，在工件周围形成高速气流，根据流体力学原理，气流速度越快的区域压强越小，由于工件表面气流速度很快，所以压强较小，经过雾化的油漆颗粒会迅速贴向压强小的工件表面，由于压强差的存在，漆雾反弹很少，过喷漆雾不易向四周弥散，喷漆作业区墙体安装水幕使过喷的漆雾不会粘到墙壁上，水通过水泵抽到流平槽内使水均匀不停的流动防止漆雾粘到墙体保证喷漆房的内部环境，含有漆雾颗粒气体经过风机的作用有组织的进入喷淋塔使含漆雾的气流经过与水充分的碰撞融合时大部分油漆颗粒会融入水里面；经过折流板后剩余少量的漆雾随气流经过过滤棉时被过滤棉除湿吸附。处理后的气流经活性炭吸附达标后通过15m排风管道排出室外，达到国家排放标准。
